防腐钢管的防腐形式与应用场景深度解析

在工业与市政工程领域，防腐钢管的应用直接关系到管道的使用寿命与安全性。本文结合20篇行业规范与研究报告，系统梳理当前主流的防腐形式，并针对不同场景提出技术选型建议。

一、主流防腐形式分类与工艺特点

1. 涂层防腐技术

（1）外防腐涂层

• 熔结环氧粉末（FBE） ：通过静电喷涂工艺形成致密保护层，厚度通常≥500μm，具备优异的耐化学腐蚀性，尤其适用于明露管道（如桥梁支架管道）。

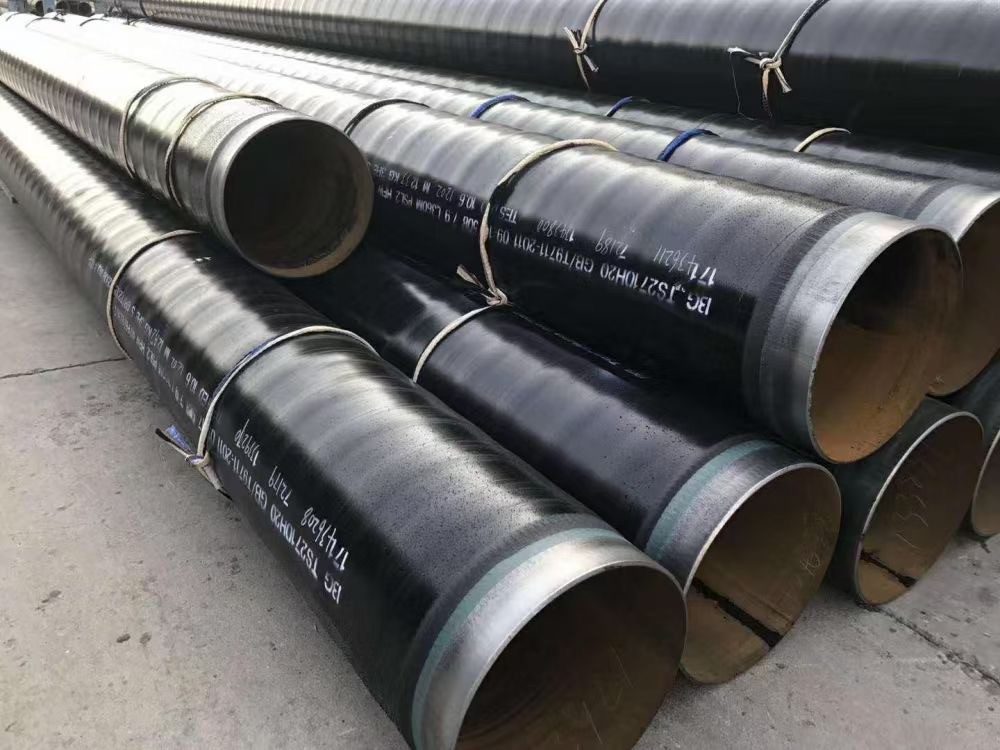

• 3PE/2PE复合层：三层结构（环氧底漆+胶黏剂+聚乙烯）或双层结构（胶黏剂+聚乙烯），兼具机械强度与抗渗透性，在石油、天然气长输管道中应用广泛，3PE防腐层冲击强度可达10J/mm²以上。
• 沥青基防腐：包含石油沥青与环氧煤沥青两类，采用"二布三油"等工艺，成本仅为3PE的30%-50%，但耐高温性差（≤70℃），多用于低压给排水管道。

（2）内防腐涂层

• 环氧树脂涂层：食品级IPN8710涂料可实现无毒防护，干膜厚度200-250μm，满足《生活饮用水输配水设备安全性评价标准》要求。
• 水泥砂浆衬里：通过离心法形成3-12mm厚衬层，成本低且可修复管壁缺陷，但需配合阴极保护使用，常见于大口径输水管道。

2. 电化学防腐体系

• 牺牲阳极法：采用镁、锌合金作为阳极材料，每公里管道需布置20-30组阳极，适用于土壤电阻率＜100Ω·m的环境，维护周期可达10-15年。
• 外加电流法：通过恒电位仪输出保护电流，动态调节范围0.85-1.5V，适用于高盐碱地或海底管道等复杂环境，但需配备专业监测系统。

3. 复合防腐技术

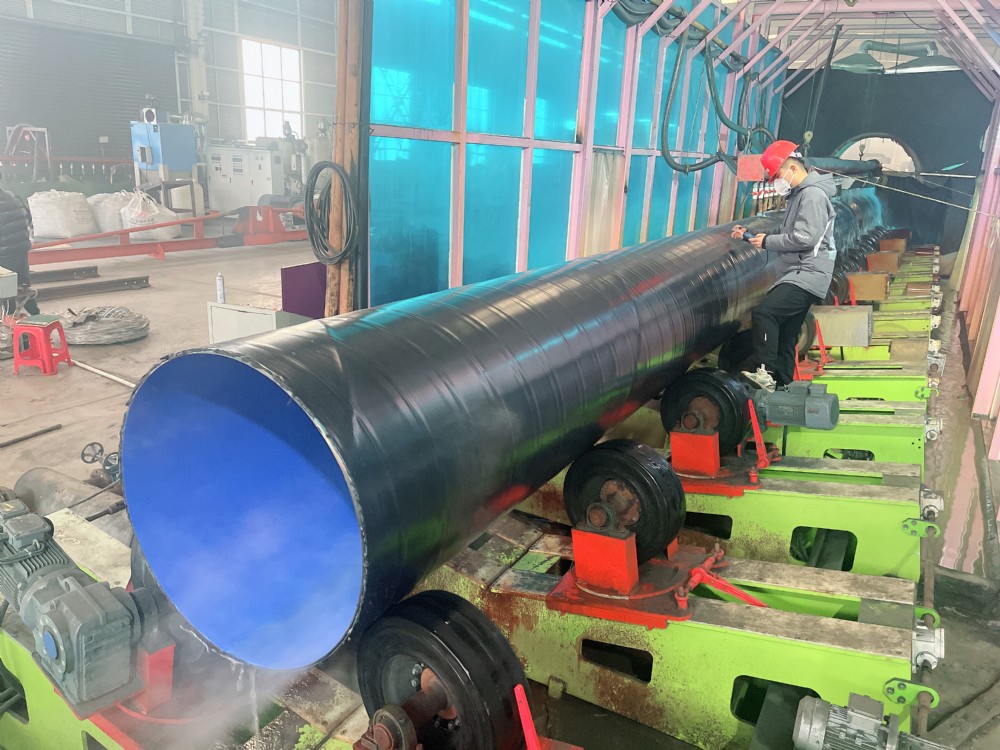

• TPEP防腐：外壁采用3PE结构，内壁熔结环氧粉末，综合防腐寿命可达50年，水力摩阻系数降低30%，在输水工程中可减少泵站能耗15%-20%。
• 镀锌+涂层：热浸镀锌层（85μm）配合聚氨酯面漆，显著提升海洋环境下的耐候性，盐雾试验可通过3000小时。

二、防腐工艺的核心控制要点

1. 基材预处理

• 喷砂除锈需达到Sa2.5级（白金属光泽），表面粗糙度40-70μm，与涂层附着力＞10MPa。
• 焊缝处理要求凸起高度＜防腐层厚度的1/3，避免产生应力集中点。

1. 施工环境控制

• 环氧类涂料施工温度需＞5℃，湿度＜85%，每道涂层间隔时间严格控制在4-8小时。
• 聚乙烯缠绕工艺需保持熔体温度190-230℃，冷却速率≤15℃/min以防内应力开裂。

1. 质量检测体系

• 采用电火花检测（≥5000V）筛查针孔缺陷，漏点密度需＜3个/㎡。
• 第三方实验室需对涂层进行3000小时盐雾试验与-30℃低温冲击测试。

三、技术选型策略与趋势分析

1. 场景化选型建议

2. 技术发展动向

• 智能化施工：机器人喷涂设备可将涂层厚度偏差控制在±5%以内，较人工施工效率提升300%。
• 环保型材料：水性环氧涂料VOC排放＜100g/L，正在逐步替代溶剂型涂料。

结语

防腐技术的选择需综合考量介质特性、环境腐蚀等级与全生命周期成本。随着《GB/T 23257-2023》等新标准的实施，建议工程单位优先选用通过CNAS认证的防腐方案，并通过BIM技术实现防腐层数字化管理，从而最大限度延长管道服役年限。
