承插口连接涂塑钢管：技术创新与应用实践深度解析

引言

承插口连接涂塑钢管作为现代管道工程中的革新性产品，凭借其高效连接技术、卓越防腐性能及广泛适用性，已成为市政、化工、能源等领域的核心输水管材。本文从技术原理、加工工艺、安装实践、行业标准等多维度展开分析，结合工程案例与权威数据，为读者呈现全面、深度的解读。

一、产品定义与技术特征

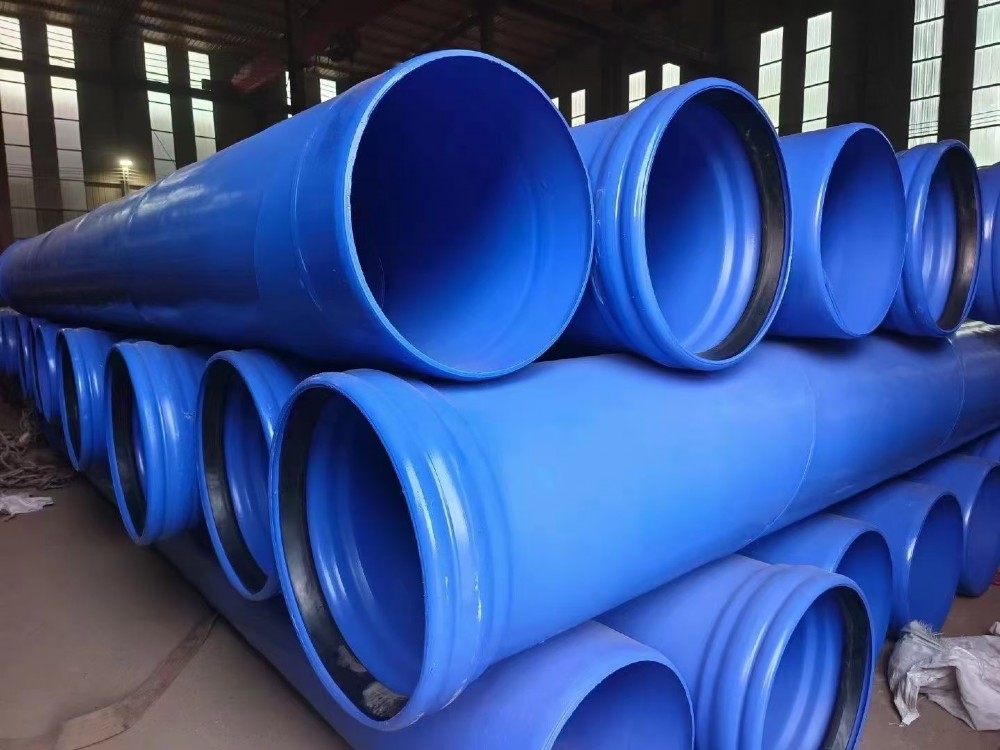

承插口涂塑钢管是以碳钢管为基材，通过内外壁涂覆环氧树脂或聚乙烯（PE）防腐层，并在管端加工成承口与插口结构的复合管材。其核心创新在于融合了涂塑钢管的耐腐蚀性与球墨铸铁管的柔性接口设计，采用T型橡胶密封圈实现快速承插连接，兼具刚性强度与柔性密封优势。

技术优势：

1. 防腐耐用：内外涂塑层可抵抗酸碱、盐雾及微生物侵蚀，使用寿命较普通钢管提升3-5倍。
2. 快速安装：无需焊接或法兰连接，单接口安装时间仅需15分钟，工效较传统焊接提高5倍。
3. 抗沉降能力强：柔性接口允许管道轴向位移1-3°，适应地质条件复杂区域。
4. 环保安全：无毒涂层符合饮用水卫生标准，且可回收利用。

二、加工工艺与质量控制

承插口涂塑钢管的制造流程包含基管处理、端口成型、涂塑工艺三大环节：

1. 基管加工：

   • 选用直缝焊管、螺旋管或无缝隙钢管，端口经扩口（承口）与缩径（插口）塑性变形，确保接口尺寸符合GB/T 13295标准。
   • 内焊筋残留高度需≤0.5mm，避免涂塑层因毛刺脱落。

2. 涂塑工艺：

   • 高压静电喷涂：适用于环氧树脂粉末，涂层均匀且附着力强，厚度达300-500μm。
   • 热浸塑：采用PE粉末，通过高温熔融形成致密防护层，耐磨性提升40%以上。

3. 接口标准化：

   • 承插口需经液压成型器精密加工，公差控制在±0.2mm以内，确保胶圈密封性。

三、安装流程与施工规范

安装步骤（参考CJ/T 120与GB/T 13295标准）：

1. 下管与清理：
   • 管道入槽时避免碰撞，承口与插口表面需清除泥沙、油污，防止胶圈污染。
2. 胶圈安装：
   • 将T型胶圈弯折为“心形”嵌入承口槽，敲击压实至无翘曲。
3. 润滑与对接：
   • 插口外壁涂抹食品级润滑剂，采用双倒链平行施力，推入深度至标记线（间隙≤5mm）。
4. 质量检查：
   • 使用探尺或内窥镜确认胶圈均匀到位，大口径管道可注水试压验证密封性。

注意事项：

• 支吊架不得固定在接口处，相邻接口间距需≥2m。
• 破损涂层面积＜250cm²时，需按CJ/T 120标准修补。

四、应用场景与工程案例

1. 市政给排水：
   • 北京延庆冬奥会输水工程采用承插式涂塑钢管，替代球墨铸铁管后管壁厚度由9mm减至5.5mm，成本降低39%。
2. 化工与能源：
   • 适用于输送原油、酸碱性介质，某化工厂管线改造后腐蚀泄漏率下降90%。
3. 矿山与农业：
   • 耐磨涂层可承受矿渣冲击，云南某铜矿排水系统寿命延长至8年以上。

五、行业标准与发展趋势

现行标准：

• 连接规范：GB/T 13295规定承插口尺寸公差与胶圈性能。
• 涂层要求：CJ/T 120明确环氧涂层的附着力（≥3MPa）与耐冲击性（≥5J）。

未来方向：

• 智能化安装：开发液压自锁承插装置，实现一键式密封。
• 环保材料：推广水性环氧涂料，减少VOC排放。

结语

承插口连接涂塑钢管通过技术创新与工艺优化，解决了传统管道易腐蚀、安装繁琐的痛点。随着国产涂塑设备精度的提升与标准体系的完善，该产品将在智慧城市、绿色基建中发挥更大价值。工程实践表明，其综合成本优势与长效可靠性，正推动行业向高效、可持续方向迈进。
