单胶圈柔性承插口涂塑钢管：技术革新与工程应用解析

一、产品定义与技术背景

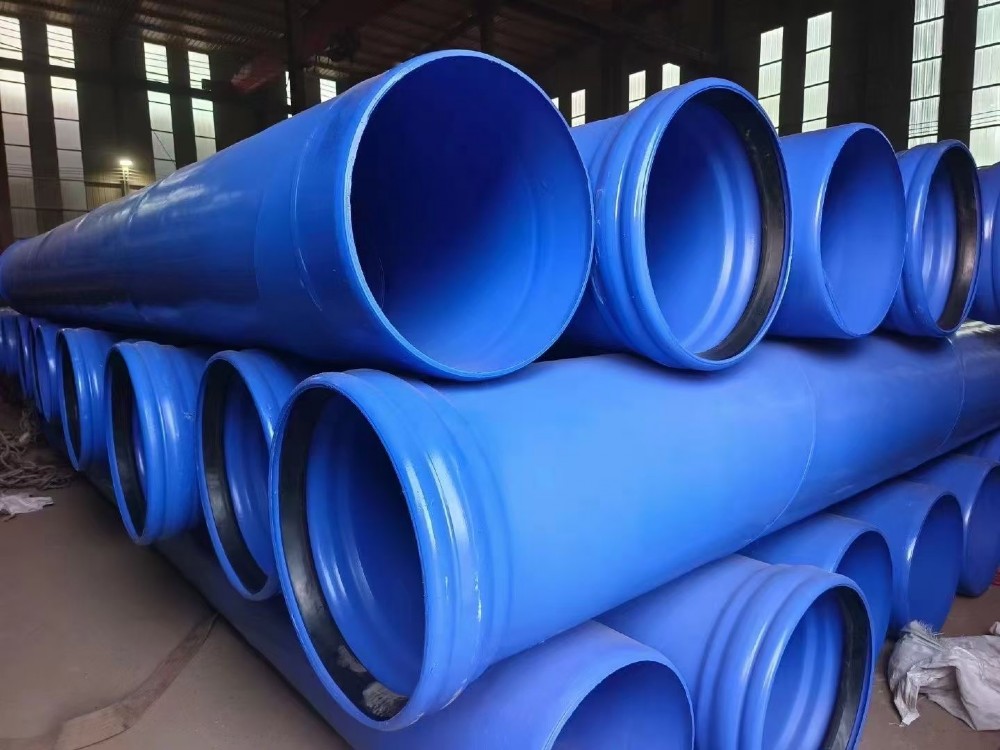

单胶圈柔性承插口涂塑钢管是一种以优质钢管为基管，通过坡口和扩口工艺处理后进行内外涂塑的新型复合管道。其核心创新在于结合了球墨铸铁管的柔性承插接口技术与钢管的高强度特性，同时采用单胶圈密封结构实现快速连接。这种设计既保留了涂塑钢管的耐腐蚀、高承压优势，又解决了传统焊接钢管施工效率低、抗震性能不足的问题。

二、核心结构设计

1. 承插口创新工艺

   • R型扩口结构：管端采用"R"形扩口设计，既能保护内外防腐层免受安装磨损，又可通过导向作用简化对接流程。实验表明，该结构允许管道偏转角度达0.5°-1.8°，显著提升地基沉降适应性。

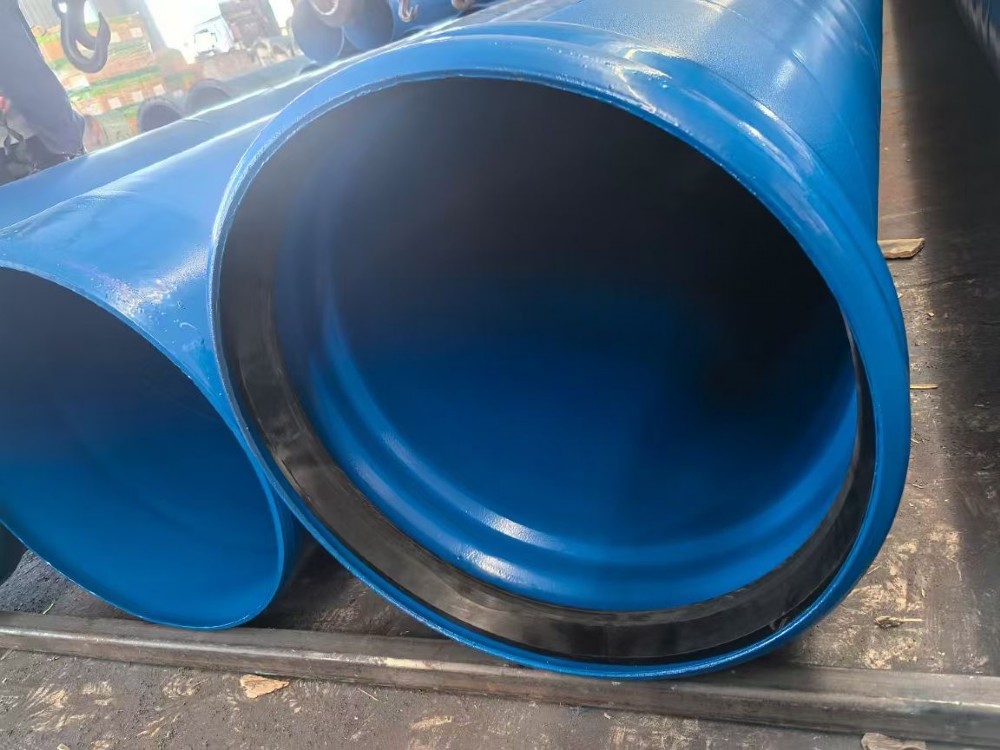

   • T型胶圈密封：采用与球墨铸铁管同源的T型胶圈（尺寸符合GB/T13296标准），单胶圈密封长度达20-30mm，压缩率严格控制在22%-46%区间，确保高压条件下的密封可靠性。

2. 材料复合技术

   • 基管选用Q235或Q345结构钢，扩口后壁厚保留率≥95%，抗拉强度达400MPa以上。
   • 涂塑层采用食品级环氧树脂（内壁）和聚乙烯（外壁），厚度≥0.5mm，通过阴极保护与涂层双重防腐体系，寿命可达50年。

三、性能优势对比分析

技术突破点：

• 管体一次成型技术：通过6条专用生产线实现无焊缝加工，避免二次焊接导致的应力集中问题。
• 智能扩口设备：采用数控液压扩口机，将椭圆度控制在0.003D1以内，精度比传统工艺提升60%。

四、典型应用场景

1. 高震区输水工程
   在北京延庆冬奥会输水工程中，该产品成功应用于隧洞管廊，在无法吊装焊接的狭窄空间实现快速安装，较球铁管减重39%，工期缩短40%。

2. 市政管网改造
   郑州某供水项目采用DN1200规格管道，内壁粗糙度仅0.01mm，较普通钢管提升输水能力30%，年节能效益超200万元。

3. 化工介质输送
   通过调整涂塑配方（如增厚聚乙烯层至1.2mm），可耐受pH值2-12的腐蚀性介质，已成功应用于酸碱废水输送系统。

五、安装技术要点

1. 胶圈预处理：安装前需用食品级硅脂润滑，严禁使用油类制剂以免腐蚀胶圈。
2. 对中校准：采用双倒链同步牵引技术，确保承插间隙均匀，避免单侧压缩率超标。
3. 试压规范：分段试压需达1.5倍工作压力（≤3MPa），保压时间≥30分钟，接口渗漏率须为0。

常见问题规避：

• 胶圈脱落：新型预装式插口设计使胶圈贴合度提升70%，较传统承口安装方式更可靠。
• 涂层损伤：R扩口边缘增设3mm圆角保护，经测试可承受10次重复插拔无破损。

六、行业发展趋势

1. 材料迭代：研发石墨烯改性环氧涂层，将耐温上限从45℃提升至80℃，拓展地热管网应用。
2. 智能监测：在胶圈内嵌压力传感器，实时监控密封状态，预计可使维护成本降低50%。
3. 标准体系完善：T/CECS 492-2017规程新增抗震设计章节，要求接口需通过3Hz频率振动测试。

结语

单胶圈柔性承插口涂塑钢管通过结构创新（R扩口+T胶圈）、工艺突破（无焊缝成型）和材料升级（双重防腐体系），正在重塑管道工程的技术格局。随着《绿色建筑评价标准》的推行，其轻量化、耐腐蚀、易安装的特性将加速替代传统管材，成为智慧水务建设的核心载体。未来需重点关注胶圈老化机理研究，推动产品向全寿命周期管理方向发展。
